Конструктивные элементы промышленных зданий
ОБЩИЕ СВЕДЕНИЯ О ПРОМЫШЛЕННЫХ ЗДАНИЯХ.
Основные конструктивные элементы и объемно-планировочные параметры зданий.
В строительной практике различают понятия "здание" и "сооружение". В зданиях, включающих различные помещения, люди живут, работают, учатся, отдыхают. Сооружения предназначаются для каких-либо технических целей (например мост, плотина, набережная, доменная печь). Сооружение -понятие более широкое, чем здание. Его часто применяют как обобщающий термин и им характеризуют как здания, так и собственно сооружения, В этом случае последние, в отличие от зданий, иногда называют инженерными сооружениями.
Здания в зависимости от их характера и назначения принято подразделять на гражданские, промышленные и сельскохозяйственные.
К гражданским относят здания, предназначенные Для обслуживания бытовых и общественных потребностей людей. Эти здания разделяют на жилые и общественные (административные, культурнопросветительные, коммунальные, учебные, детские учреждения и др.).
Промышленными называют здания, в которых размещают орудия производства и выполняют трудовые процессы с целью получения промышленной продукции (например, заводы, фабрики, электростанции).
Сельскохозяйственные здания предназначены для нужд сельского хозяйства (например, помещения для скота, птицы, теплицы и др.).
Каждое здание состоит из отдельных конструктивных элементов. К ним относятся фундаменты, стены, колонны, перекрытия, покрытия (крыши), лестницы,
перегородки, двери, окна, фонари, ворота и др.
Фундаменты, стены, колонны, перекрытия, покрытия, воспринимающие нагрузки от веса находящихся в здании людей, оборудования, от снега, ветра или от других частей здания, на них опирающихся, называют несущими конструкциями здания. Они в совокупности образуют пространственную систему, которую называют несущим остовом здания.

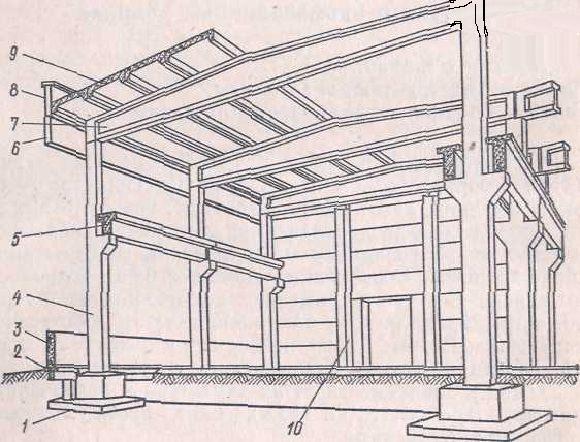

Основные элементы промышленного зданий
1 - фундамент; 2 - фундаментная балка; 3 - цокольная панель; 4 - колонна;
5 - подкрановая балка; 6 - перемычечная панель; 7 - стропильная балка:
8 - парапетная панель; 9 - плита покрытия; 10 - фахверковая колонна
Кроме несущих различают также ограждающие конструкции зданий, которые отделяют помещения от внешней среды. К ограждающим конструкциям относят наружные стены, покрытия, окна, двери, ворота. Некоторые части зданий выполняют одновременно несущие и ограждающие функции, например стены и покрытия. Ограждающие конструкции должны быть стойкими против атмосферных и других физико-химических воздей-ствий, а также должны иметь надежные теплоизоляционные и звукоизоляционные качества.
Основные объемно-планировочные параметры здания- пролет, шаг, высота этажа.
Пролетом называется расстояние между продольными разбивочными осями несущих стен или отдельных опор, равное, как правило, длине основной несущей конструкции перекрытия или покрытия.
Шагом принято называть расстояние между поперечными разбнвочпыми осями несущих стен или отдельных опор. В наиболее распространенных зданиях пролетного типа пролет больше шага.
В зданиях ячейкового типа пролет и шаг равны или близки по своим размерам. В этом случае расстояния между разбивочными осями опор могут рассматриваться как продольный и поперечный шаги.
Высотой этажа промышленного здания называют расстояние от пола до низа несущей конструкции на опоре в одноэтажных зданиях, или расстояние от пола данного этажа до пола вышележащего этажа в многоэтажных зданиях.
